UPD от 07.11.2023 Не выкидывайте деньги на эту сигнализацию! Куча экспериментов показала, что она работает некорректно, лучше купите что-нибудь себе. Поставить security alarm — то же самое как доверить охрану какому-нибудь алкашу. Я рекомендую из беспроводных решений — AJAX (наиболее качественное решение), из проводных — хоть ВЭРС, хоть ГРАНИТ.
Давно ничего не писал, потому что не было времени, в дальнейшем постараюсь все-таки это самое время находить. И так: в статье речь пойдет о популярной недорогой беспроводной охранной системе Security Alarm System. Сначала общие данные, потом настройка по пунктам, ну и как всегда — личные наблюдения.
Для тех, кому лень читать, из плюсов — стоимость, быстрота развертывания и очень мерзкая сирена, ее звук вызывает острое желание исчезнуть. Даже мыши уходят навсегда после срабатывания этого исчадия китайского ада. Из минусов — настройка может превратиться в поток виртуозных матов, ну и она не работает. Иногда работает, иногда нет. Как повезет
Комплект Security Alarm System: что, зачем, почему
Что это такое? Комплект Alarm умеет следующее:
- Реагировать на сигналы от датчиков движения, разбития, открытия и т.д. путем отправки SMS сообщений и дозвона на указанные номера
- Имеет возможность подключения 4 проводных и 6 беспроводных зон защиты (по факту это значит что туда можно навешать сколько угодно датчиков и разбить их на зоны. На деле — не надо перегружать китайское чудо, почему — объясню ниже)
- Позволяет забить себе в память до 6 телефонных номеров, на которые будет осуществляться дозвон и уходить SMS
- Есть динамик и микрофон (можно вести диалог с нарушителем, при условии что он станет с вами говорить)
- Управление и программирование можно осуществлять дистанционно (позвонили на номер сим-карты, которую вставили в контроллер, ввели пароль либо пользователя для каких-то действий, либо пароль админа для программирования)
- 3 группы времени постановки на охрану
- Можно записать 10 сообщение для тревоги
- Беспроводные брелоки для снятия/поставки на охрану
- Встроенный аккумулятор до 7 часов работы
В чем преимущества данного комплекта? Во-первых — стоимость, на текущий момент комплект, включающий в себя сам контроллер, два брелока, антенну, сирену и два беспроводных датчика и блок питания, стоит около 5000 рублей плюс минус. За такую цену данный комплект — просто находка. Еще одно немаловажное преимущество — простота развертывания. Как писал выше — большим плюсом является звук сирены, он настолько бесит и раздражает, что даже если злоумышленник и продолжит свое черное дело, то по итогу ему придется полежать в клинике Стравинского как минимум. И это несомненно плюс. Из минусов — при отключении света более чем на 7 часов настройки сбрасываются, ну и должен сказать о том, что сама настройка попортит вам немало крови. Почему, потому что для ОДИНАКОВЫХ комплектов — РАЗНЫЕ ИНСТРУКЦИИ. Методом проб и ошибок была выяснена наиболее распространенная инструкция, которая подходит ко многим контроллерам данной линейки. Поэтому ни в коем случае не стоит терять инструкцию, которая прилагается к комплекту.
Ходят упорные слухи что такие системы периодически глючат. Этот факт я не исключаю, но должен заметить что по большей части глюки относятся не к самому контроллеру, а к датчикам (неправильно смонтированным). Но нельзя исключать и программные сбои.
Охранная система GSM оповещения — инструкция пользователя
- 4 проводных и 6 беспроводных зон;
- Позволяет настраивать и сохранять 6 телефонов (голос) и 3 (сообщения);
- Удаленный двунаправленный интерком;
- Удаленное управление/программирование с телефона (мобильного телефона);
- Удаленное управление/настройка основной панели средствами СМС, взятие под охрану/снятие с охраны;
- Изменяемое оператором содержимое СМС сообщений/оповещения;
- 10 групп повременного взятия под охрану/снятия с охраны;
- 10 групп для повременного контроля домашней аппаратуры (откр./закр.);
- Возможное использование беспроводного звукового извещателя-сирены (опция);
- Автоматическая 10-секундная запись сообщений;
- Встроенные интуитивно понятные сообщения на английском языке;
- Аварийная блокировка памяти и очистка информации;
- Функция управления одной кнопкой: внешнее взятие, внутреннее взятие, удаленное взятие под охрану;
- Простота подключения беспроводного оборудования и дополнительных аксессуаров;
- Взятие под охрану, снятие с охраны, мониторинг и интерком при помощи звонка с телефона;
- Функция программирования зон для реального времени, с задержкой, 24 часа;
- Встроенный NI-HI аккумулятор поддерживает работоспособность до 5 ч. после выкл. основного питания;
- Наличие функции обнаружения ложного срабатывания и низкого напряжения.
Введение
Простая для конфигурирования и управления беспроводная охранная электронная система воплощает в себе новейшие достижения в области охранных технологий, технологий GSM, встроенный STC микропроцессор, а также обладает рядом полезных особенностей, таких, как голосовое сопровождение, англоязычные СМС, обучение кодированию и т.д.
В дополнение, данная охранная система высокоавтоматизирована, подает голосовые или СМС оповещения, согласно состояния и без необходимости применения изнурительного ручного управления. Стабильность, надежность, безопасность системы позволяют найти ей широкое применение в части охраны магазинов и гипермаркетов, офисов и жилых помещений.
Установка магнитного датчика на дверь.
Используйте подходящий двусторонний скотч для крепления магнитной части на дверь и передатчика на дверную коробку. Обратите особое внимание на то, что дистанция от магнита до ответной части (сторона со светодиодами) не должна быть слишком большой.

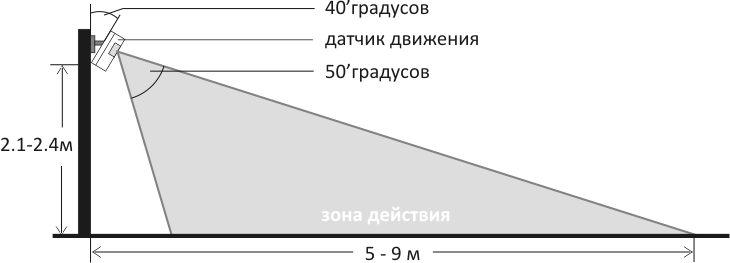

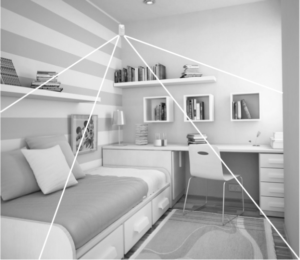

Установка инфракрасного датчика
Принцип работы инфракрасного датчика заключается в обнаружении границ разных по температуре сред, дистанция обычно составляет 5-12 метров. Инфракрасный датчик должен быть установлен на высоте около 2.2 метра от поверхности (пола), четко «нацелен» на охраняемую область. Обратите внимание, данный датчик может быть установлен только в помещение и таким образом, чтобы солнечный свет не попадал в зону его действия, нельзя устанавливать датчик вблизи окон и других мест, где возможно внезапное изменение температуры. Место и качество установки в значительной степени влияет на точность срабатывания.
Технические характеристики
| Входное напряжение | DC9V~12V |
| Потребляемый ток (в ожидании) | менее 55mA |
| Потребляемый ток (при тревоге) | менее 450mA |
| Частота беспров. | 315/433.92MHz, 2262/4.7 |
| GSM частота | 900/1800/1900MHz |
| Встроенный аккум. | NI-HI AAA*6 DC7.4V |
| Уровень сирены | 110dB |
| Выхода | DC12V, 1A |
Заводские установки
| Пароль для программирования | 8888 |
| Пароль для оператора | 0000 |
| Длительность сирены | 300 секунд |
| Проводные зоны | disable |
| Выход напряжения | out |
| Удаленное управление | enabled |
| Время звучания | once |
| Настройки таймера | disable |
| Настройки задержки | disable |
| Модель зоны | real-time |
Установка основного модуля
Позаботьтесь о том, чтобы основной модуль был удален от больших металлических объектов и бытовой техники, способных внести помехи, а также железобетонных стен, несгораемых дверей, способных подавить сигнал.
Установка SIM-карты
Шаг 1: Сдвиньте крепление SIM карты в направлении открытия.
Шаг 2: Аккуратно, согласно форме, разместите SIM карту.
Шаг 3: Сдвиньте крепление SIM карты в направлении закрытия.
Настройка основного модуля
Оперативные сообщения
| Функция | Инструкции оператора | Примечания |
|---|---|---|
| Гудок | Короткий гудок | Сообщение нажатия клавиши |
| Длинный гудок | Подтверждение | |
| 4 коротких гудка | Ошибка | |
| Продолжительный гудок | SIM-карта вставлена неправильно, или первое включение прибора | |
| Индикатор охранных зон | Всегда горит | Блокировка сигнализации |
| Мигает | Статус снятия с охраны, данная зона переключается | |
| Индикатор взятия под охрану | Быстро мигает | Состояние взятия |
| Медленно мигает | Состояние настройки/на домашнем | |
| Всегда вкл. | Состояние оповещения | |
| GSM индикатор | Всегда вкл. | GSM ошибка |
| Мигает | Слабый сигнал или нет сигнала | |
| Медленно мигает | GSM в порядке |
Первое включение
После правильной установки, вставьте SIM карту в основной модуль, осуществите проводные подключения и подсоедините GSM антенну, затем воткните адаптер питания. В это время индикаторы всех 6 зон и 2 функциональных моргнут единократно и устройство издаст длинный продолжительный «гудок» (время поиска сети занимает от 8 до 55 сек. Пока сеть в порядке, «гудок» прекращен, индикатор питания все время горит и система находится в состоянии «снято с охраны».
Напоследок, сдвиньте переключатель питания от батареи в позицию [ON] кусачками или маленькой отверткой.
Сброс на заводские установки
Первым делом отключите питание от резервной батареи и отключите источник питания, нажмите и удерживайте кнопку [Set], расположенную сверху прибора, затем подключите адаптер. Примерно через 3 сек. Устройство издаст длинный «гудок» и все индикаторы загорятся и потухнут. Теперь вы можете отпустить кнопку. Это означает, внутренние настройки прибора выполнены и возвращены к заводским установкам, процедура прошла успешно
Запись голоса
В состоянии «снято с охраны» нажмите [Set] 3 раза, устройство издаст длинный «гудок» и [Arm] («взятие под охрану») индикатор будет моргать раз в сек. Запись начата. При нормальной громкости голоса запись происходит на расстоянии 30 см от прибора. 10 сек спустя запись автоматически прекращается и [Arm] («взятие под охрану») индикатор потухнет.
Ввод параметров
В состоянии «снято с охраны», нажмите и удерживайте [Set], 3 сек. спустя устройство издаст длинный «гудок», [Arm] («взятие под охрану») индикатор моргнет и устройство перейдет в режим установки параметров.
Пока устройство находится в этом режиме, ([Arm] («взятие под охрану») индикатор моргает), вы можете изменять различные настройки повторно. Если вы прекратите оперирование более, чем на 30 сек. Устройство автоматически завершит режим параметрирования и вернется в состояние «снято с охраны».
Выход из меню параметрирования
После завершения параметрирования индикаторы всех зон выкл., но [Arm] («взятие под охрану») индикатор моргает; нажмите [Set] на 3 сек..устройство покинет режим параметрирования, [Arm] («взятие под охрану») индикатор выключится, система вернется в состояние «снято с охраны».
Привязка пульта дистанционного управления
В состоянии «снято с охраны», войдите в настройки и нажмите [Set] еще раз, система издаст короткий «гудок» и все индикаторы зон вкл., что означает, что система находится в состоянии привязки. Возьмите пульт дистанц. управления, который необходимо привязать и нажмите любую кнопку на нем для того, чтобы он начал беспроводную передачу данных на устройство. После получения данных устройством, оно издаст «гудок» и все индикаторы зон потухнут, что означает успешную привязку.
Примечание, устройство поддерживает привязку до 8 пультов дист, управления. Привязка всех пультов осуществляется таким же способом.
Удаление пульта дистанц, управления
В состоянии «снято с охраны» войдите в настройки и нажмите [Set] еще раз, прибор издаст длинный «гудок» и все индикаторы зон вкл . прибор входит в состояние привязки.; Нажмите и удерживайте [Set] 3 сек., устройство издаст длинный «гудок» и все индикаторы зон погаснут. Пульт ДУ успешно удален.
Примечание: при данной процедуре удаляются все пульты дистанционного управления.
Привязка охранной зоны
В состоянии «снято с охраны», войдите в настройки, нажмите [Set] еще раз для того, чтобы войти в режим удаленного управления привязкой, нажмите [Set] еще раз и индикатор охранной зоны загорится; после этого, возьмите датчик, надлежащий для программирования в данной зоне, переключите его в «сработан», чтобы его радиосигнал передался в прибор; после получения прибором сигнала, он издаст «гудок» и индикатор зоны 1 выключится, что означает, что привязка к зоне 1 прошла успешно.
Примечание в состоянии «снято с охраны», войдите в настройки, пропустите привязку пультов ДУ и продолжайте нажимать [Set], индикаторы охранных зон будут загораться один за другим, выберите надлежащую зону для программирования и индикатор данной зоны загорится. Повторите операцию привязки для всех других зон.
Привязка к определенной охранной зоне может быть перезаписана автоматически, это означает, что только последняя привязка остается действительной. Таким образом, привязка только одного датчика к одной зоне может быть выполнена. Если требуется привязка более одного то вы можете изменить адресный код и цифровой код датчиков одного типа на одинаковый. Если так поступить, то, осуществив привязку одного датчика, система будет воспринимать остальные (с такими же кодами) так же, как его. для той же охранной зоны
Удаление привязки
В состоянии «снято с охраны», войдите в установки и пропустите привязку пультов ДУ; нажмите [Set] еще раз, индикатор зоны 1 загорится, после чего зажмите на длительное время (Set), три секунды спустя прибор издаст «гудок» и индикатор зоны 1 потухнет. Удаление привязки для зоны 1 успешно произведено.
Беспроводная клавиатура
В установках перепрыгните на зону 6 еще раз. нажмите (Set), индикаторы всех зон загорятся, происходит изучение беспроводной клавиатуры.
Программирование через удаленное управление
Всё программирование основного модуля осуществляется оперированием через нажатие кнопок клавиатуры телефона или отправкой СМС команд, что требует предварительного ввода номера (дозвона) SIM карты, установленной в приборе.
В состоянии «снято с охраны», после того, как проверка исправности GSM соединения прошла успешно, дозвонитесь по номеру SIM карты системы с мобильного (или фиксированного) телефона. Система ответит автоматически, выдаст голосовое сообщение «Please enter the password» («Пожалуйста введите пароль»). После этого Вы можете ввести правильный пароль (Заводской — 8888), после чего система издаст длинный «гудок» и [Arm] («Под охраной») индикатор будет моргать, обозначая, что система входит в режим удаленного программирования.
Функции
*+1+[новый пароль оператора]+
[новый пароль для программ.]+*
Сигнализация Security Alarm System инструкция на русском
Сигнализация Security Alarm System инструкция на русском является полным оригинальным руководством пользователя от официального дилера охранных систем «SafeHouse». Инструкция также может послужить пособием для настройки и эксплуатации, аналогичных GSM сигнализаций других брендов и производителей.
- РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
- Охранная система «SafeHouse»
- Особенности GSM сигнализации
- РУКОВОДСТО ПО ЭКСПЛУАТАЦИИ
- 1. Сигнализация Security Alarm System инструкция на русском
- 1.1 Установка системного блока
- 2.1 Назначение штекеров и разъемов
- 3.1 Включение и инициализация системы
- 4.1 Назначение световых и звуковых сигналов в системном блоке
- 5.1 Режимы охранной системы
- 6.1 Дистанционное управление системой
- 7.1 Тревожный дозвон
- 8.1 Удаленное управление системой по средству дозвона
- 9.1 Управление системой по средству SMS-сообщений
- Технические параметры
- Комплектация
- Дополнительное оборудование
- Видео-инструкция «БЫСТРЫЙ СТАРТ»
- Настройка GSM сигнализации

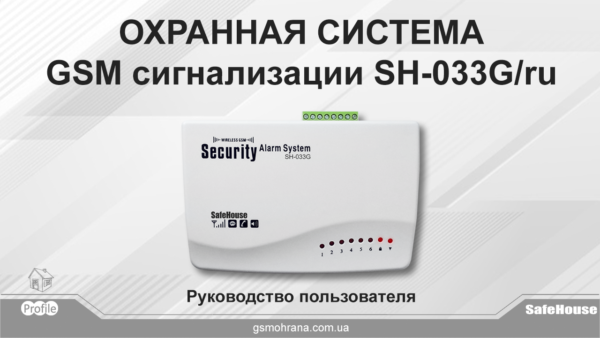

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Охранная система SafeHouse SH-033G/ru
Сигнализация Security Alarm System инструкция на русскомБеспроводной комплект GSM сигнализации SH-033G/ru, на базе нового микропроцессора STC-2015, использует самые передовые технологии обработки GSM-сигнала. Имеет удобную функцию голосовых подсказок на русском языке. Технология автоматической настройки не требует активного вмешательства пользователя. Легкость и простота в настройке и установке делает эту систему идеальным вариантом для установки в частном доме, квартире, офисе, даче, гараже и т.д. Эта система, имеет широкий технический потенциал, и главное при этом остается недорогой и доступной.
Сигнализация Security Alarm System инструкция на русском ◆ Особенности GSM сигнализации SH-033G/ru
- Использование передовой сетевой технологии «Cloud link P2P»
- Два способа управления системой – дозвоном и SMS
- 4 проводных / 6 беспроводных охранных зон
- 3 способа постановки/снятия с охраны
- 6 номеров для оповещения дозвоном
- 3 номера для оповещения SMS сообщением
- 10 – секундная запись голосового сообщения
- Встроенный цифровой голосовой автоответчик
- Редактируемые тексты SMS сообщений для всех событий
- Возможность постановки/снятия с охраны пультом ДУ (брелоком)
- Удаленное управление системой телефонными звонками и SMS-командами
- Функция голосовых подсказок на русском языке (отключаемая)
- Наличие беспроводной 24-часовой охранной зоны для пожарных и др. не охранных датчиков
- Легко добавлять дополнительные беспроводные компоненты
- Функция прослушивания (условная)
- Функция «ИНТЕРКОМ» — двухсторонняя громкая связь
- Программируемый релейный выход NO, NC для подключения электроприборов
- Наличие системных часов и таймеров постановки/снятия охраны
- Возможность регулировки уровня громкости и время звучания сирены в режиме «ТРЕВОГА»
- Встроенный NI-HI аккумулятор, позволяет перейти на автономное питание при отсутствии входного напряжения (220В) и работать до 12 часов
- Энергонезависимая память
�� РУКОВОДСТО ПО ЭКСПЛУАТАЦИИ
1. Сигнализация Security Alarm System инструкция на русском
1.1 Установка системного блока
Что бы получить уверенный прием сигнала от всех радио-датчиков, пожалуйста, установите системный блок ближе к середине охраняемого объекта, вдали от больших металлических предметов и бытовой техники, которая может вызвать наводки.
Передняя панель системного блока
[Сигнализация Security Alarm System инструкция на русском]
Тыльная сторона системного блока
[Сигнализация Security Alarm System инструкция на русском]

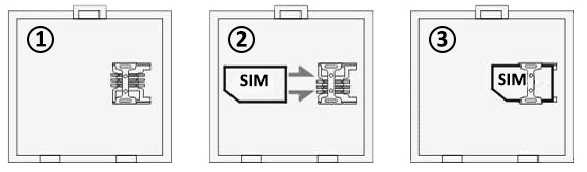

Установка SIM-карты:
① Сдвинуть крышку слота SIM-карты по стрелке.
② Осторожно вставить SIM-карту в слот (см.рис.)
③ Аккуратно закрыть крышку.
Встроенная контактная колодка системного блока
[Сигнализация Security Alarm System инструкция на русском]1 клемма “NO “ рел. выход – “Normally open” 2 клемма “С” рел. выход –“Normally closed” 3 клемма “А” выход – «Спикер» 4 клемма «GND» общий 5 клемма «10» проводной датчик 4 6 клемма «9» проводной датчик 3 7 клемма «8» проводной датчик 2 8 клемма «7» проводной датчик 1 Примечание: Соедините один кабель проводного датчика к GND и другого к «клемме 7/…/клемме 10.
2.1 Назначение штекеров и разъемов
Принципиальная схема
[Сигнализация Security Alarm System инструкция на русском]3.1 Включение и инициализация системы
Пожалуйста, вставьте SIM-карту в слот, как сказано выше (предварительно необходимо отключить на SIM-карте запрос PIN-кода). Подключите разъем адаптера питания к гнезду [DC-12V] (см. рис.). Вставьте вилку адаптера в розетку сети ~220В. Все светодиоды засветятся по очереди, и прозвучит голосовое сообщение «Добро пожаловать в систему сигнализации». Во время поиска GSM-сигнала световой индикатор [ ] будет часто мигать (поиск GSM-сети может длиться 15 – 60 секунд). По обнаружению GSM-сети световой индикатор [ ] станет мигать один раз в три секунды – система включилась в режим «ОЖИДАНИЯ».
Теперь используя, пинцет или маленькую отвертку переключите микро-выключатель (см.рис.) из положения [OFF] в положение [ON], активируется резервное питание системы и начнется подзарядка встроенного аккумулятора.4.1 Назначение световых и звуковых сигналов в системном блоке
Таблица 1
[Сигнализация Security Alarm System инструкция на русском]Функция Инструкция Обозначает Звуковой сигнал 1 короткий сигнал Команда 2 коротких сигнала Подтверждение 3 коротких сигнала Ошибка — сброс Голосовые подсказки Соответствующие действиям Индикаторы зон [1 — 6] Светит постоянно Зона заблокирована Мигает одна зона Работает режим задержки зоны Мигают все зоны Нет SIM-карты Индикатор [
]Светит постоянно Режим «ОХРАНА» Мигает быстро Режим «ЧАСТИЧНАЯ ОХРАНА» Мигает медленно Режим задержки тревоги Не светит Режим «СНЯТА С ОХРАНЫ» Индикатор питания [
]Мигает раз в три секунды SIM-карта и GSM-сигнал в норме Мигает часто Слабый или отсутствует GSM-сигнал. Не отключен запрос PIN Не светит Питание выключено Внимание! Если SIM-карта неисправна или заблокирована PIN-кодом, а также, если GSM-сигнал отсутствует или его уровень недостаточный индикаторы 1-6 одновременно будут мигать, и система каждые 30 секунд будет перезапускаться. Также следует обратить внимание, что при пропадании GSM-сигнала даже кратковременно система перезапускается и звучит голосовое приветствие – "Добро пожаловать в систему сигнализации".
5.1 Режимы охранной системы
В работе GSM сигнализации SH-033G/ru возможны 4 состояния системы:
- режим «ОХРАНА»: все охранные зоны активируют режим «ТРЕВОГА» при срабатывании датчиков.
- режим «ЧАСТИЧНАЯ ОХРАНА»: только охранные зоны, которые запрограммированы как зона частичной охраны активируют режим «ТРЕВОГА» при срабатывании датчиков или наоборот.
- режим «ОЖИДАНИЯ»: все охранные зоны не активируют режим «ТРЕВОГА» при срабатывании датчиков (за исключением 24 часовой охранной зоны).
- режим «НАСТРОЙКИ СИСТЕМЫ»: в этом состоянии, все охранные зоны не будут активировать режим «ТРЕВОГА» при срабатывании датчиков.

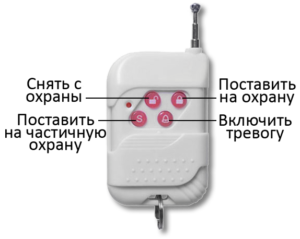

6.1 Дистанционное управление системой
Возможно применение пульта дистанционного управления для: постановки/снятия режима «ОХРАНА», постановки/снятия режима «ЧАСТИЧНАЯ ОХРАНА», экстренного включения режима «ТРЕВОГА».
- включить «ОХРАНУ»: []
- отключить «ОХРАНУ»: кнопка [
] - включить «ЧАСТИЧНУЮ ОХРАНУ»: [S]
- включить режим «ТРЕВОГА»: [
]
Примечание: Пульт ДУ является высокочастотным передатчиком, поэтому для максимального радиуса действия сигнала, необходимо держать его так чтобы по возможности минимально закрывать корпус пульта ДУ ладонью руки.
Постановка в режим «ОХРАНА»
Данный метод позволяет дистанционно поставить на сигнализацию все зоны, датчики инсталлированные в охранные и в 24-часовые зоны будут активны. Таким образом, достигается максимальная защита объекта.
Для постановки системы в режим «ОХРАНА» необходимо на пульте дистанционного управления нажать кнопку [].Снятие с режима «ОХРАНА»
Данный метод позволяет, отключить режим «ТРЕВОГА» и снять с сигнализации все охранные зоны кроме 24-часовой, таким образом система перейдет в режим «ОЖИДАНИЯ» и срабатывание любых датчиков не вызовет режим «ТРЕВОГА» (коме запрограммированных в 24-часовой зоне).
Для снятия системы с режима «ОХРАНА» необходимо на пульте дистанционного управления нажать кнопку [].Режим «ЧАСТИЧНАЯ ОХРАНА» (Домашний режим)
Данный метод позволяет, поставить на сигнализацию только периферийные зоны. Таким образом, находящихся в доме людей датчики движения будут игнорировать, но датчики входных дверей, датчики окон, датчики открытых территорий, датчики периметра и т.д. при срабатывании активируют режим «ТРЕВОГА», тем самым создается максимальная безопасность людей находящихся в охраняемом доме, особенно актуален режим «ЧАСТИЧНОЙ ОХРАНЫ» в ночное время суток.
Для постановки системы в режим «ЧАСТИЧНОЙ ОХРАНЫ» необходимо на пульте дистанционного управления нажать кнопку [S].Тревожная кнопка
Для экстренного включения режима «ТРЕВОГА» можно воспользоваться кнопкой [] на пульте дистанционного управления (брелоке). После чего сразу включится режим «ТРЕВОГА» и осуществится дозвон на все запрограммированные номера телефонов.7.1 Тревожный дозвон
При активации режима «ТРЕВОГА» система осуществляет дозвон на телефоны пользователей, чьи номера запрограммированы. Последовательность дозвонов происходит по очереди программирования. Первый дозвон на первый номер, второй на второй и т.д. Если нет соединения с первым абонентом, дозвон осуществляется на следующий номер и так про очереди, всего по три попытки на каждый номер. Если сделать отбой, дозвон получит следующий пользователь. В момент соединения прозвучит предварительно записанное голосовое сообщение, после чего можно выполнить следующие действия:
- Нажать [1]: включить режим «ОХРАНА».
- Нажать [2]: отключить режим «ОХРАНА».
- Нажать [3]: включить режим прослушивания (отключается сирена на 20 секунд для возможности прослушивания), для продления нажать [3] еще раз, и слушать еще 20 секунд и т.д.
- Нажать [4]: отключить прослушивание
- Нажать [5]: включить режим «ИНТЕРКОМ» (20-секундная двусторонняя связь), для продления нажать [5] еще раз, и говорить еще 20 секунд и т.д.
- Нажать [6]: отключить двухстороннюю связь.
- Нажать [7]: включить сирену
- Нажать [8]: отключить сирену
- Нажать [9]: замкнуть релейный выход
- Нажать [0]: разомкнуть релейный выход
Примечание: Если, с цифрой команды набрать [*], то с выполнением команды связь разъединится и дозвонов следующим пользователям не будет.
8.1 Удаленное управление системой по средству дозвона
Для удаленного управления системой с мобильного телефона нужно набрать номер SIM-карты системы и после соединения прозвучит голосовая подсказка «Пожалуйста, введите пароль» (по умолчанию пароль управления системой [1234]). Если пароль неправильный, прозвучит голосовая подсказка «Пароль неверный, введите пароль», если пароль правильный, то система даст доступ к управлению и можно выполнить действия аналогичные при тревожном дозвоне.
Примечание: При дозвоне с любого стороннего телефона с системного блока будет звучать голосовая подсказка «Пожалуйста, введите пароль». Для того чтобы свести к минимуму ненужные звонки на Вашу систему от третьих лиц рекомендуется использовать новую SIM-карту.
9.1 Управление системой по средству SMS-сообщений
В данном разделе указаны все управляющие SMS-команды. Для осуществления SMS-команды необходимо с телефона отправить SMS-сообщение с текстом команды на номер SIM-карты системы.
Таблица 2
[Сигнализация Security Alarm System инструкция на русском]Функция Код Текст SMS-сообщения Поставить на охрану 1# 12340# Снять с охраны 0# 12341# Поставить на частичную охрану 2# 12342# Замкнуть релейный выход 3# 12343# Разомкнуть релейный выход 4# 12344# Запрос состояния питания 6# 12346# Запрос общего состояния системы 20# 123420# Запрос введенных номеров телефонов 21# 123421# Запрос состояния таймеров 22# 123422# Запрос о настройках зон 23# 123423# Запрос состояния зон 80# 123480# Примечание: ◆ Первые четыре цифры в текстах SMS-команд [1234] это пароль, по умолчанию. ◆ Функция SMS-сообщения об отсутствии/восстановлении электропитания осуществляется только на номера телефонов для SMS. ◆ Содержание SMS-сообщений: при отключении электропитания: Power off при восстановлении: Power on
Таблица 3
[Сигнализация Security Alarm System инструкция на русском]ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ GSM-частота соединения 900/1800/1900 МГц Частота беспроводного соединения 315/433МГц,PT2262/4.7MΩ, EV1527/300К Количество беспроводных зон 6 Количество проводных зон 4 Количество беспроводных датчиков в одной зоне 10 Количество пультов брелоков 50 Количество номеров для дозвона 6 Количество номеров для SMS-оповещения 3 Управление системой SMS, брелок, звонок Телефонный вход/выход нет Встроенный микрофон есть Встроенный динамик есть Функция «СПИКЕРФОН» есть (односторонняя) Функция «Прослушивания» есть Выход для подключения динамика есть Оповещение о пропадании электроэнергии есть Время работы системного блока от аккумулятора до 12 часов Материал корпуса ABS-пластик Напряжение питания DC 9-12В/1А Потребляемая мощность: в режиме «ОХРАНА» в режиме «ТРЕВОГА» Встроенный аккумулятор Li-ion, DC 7,2 В Сирена 110дБ Рабочая температура/влажность -10°C ~ +40°C / до 90% Габаритные размеры 175x115x21 мм [Сигнализация Security Alarm System инструкция на русском]
Комплектация шт Системный блок 1 Брелок 2 Сирена 1 Датчик движения с кронштейном 1 Датчик открытия двери/окна 1 Блок питания 1 Инструкция + (на русском языке) 1
Дополнительное оборудование
В составе данной системы так же могут использоваться дополнительные беспроводные датчики и другое охранное оборудование, которое сможет расширить функциональные возможности системы. По поводу приобретения обращайтесь в интернет-магазин компании «SafeHouse»:10.1 Программное обеспечение для мобильных устройств ◆ Сигнализация Security Alarm System инструкция на русском
Приложение для смартфона «ALARME»
Для управления данной системой со смартфона можно использовать приложение, ссылка которого расположена ниже (в бесплатном скачивании).*Приложение «ALARME» для ANDROID
Скачать с «GOOGLE PLAY»Примечание: Сканировать ссылку, со смартфона используя приложение для считывания QR-кодов.
11.1 Уход и техническое обслуживание ◆ Сигнализация Security Alarm System инструкция на русском
Системный блок имеет стильный дизайн. Система использует передовые технологии. Пользоваться с осторожностью.
Рекомендации, необходимые для поддержания своих обязательств по условиям гарантии, а также для продления срока службы системы:- Место установки системного блока и всех аксессуаров должно быть вне досягаемости детей.
- Помещение, где установлена система сигнализации должно быть сухим попадание влаги и всевозможных жидкостей на корпус недопустимо, это может повредить электронные элементы системного блока и вывести систему из строя.
- Недопустима установка системы в местах пыльных, грязных. В противном случае это сократит срок службы системы.
- Недопустима установка системного блока вблизи нагревательных приборов, это повредит прибор.
- Нельзя использовать систему в условиях сильно низких температур. В противном случае возникший конденсат может повредить плату системы охранной сигнализации.
- Рекомендуется периодически проверять и тестировать сигнализацию.
Проверять системный блок каждые три месяца:
1. Поставить/снять режим «ОХРАНА»
2. Набор номера телефона пользователей при «ТРЕВОГЕ»
3. Присутствие связи с беспроводными датчиками
4. Нормально ли работает резервная батареяПроверять беспроводные датчики раз в месяц:
1. Вызвать срабатывание беспроводных датчиков, чтобы увидеть реагирование системы.
2. Проверить батарейки во всех беспроводных датчиках.Проверка SIM-карты:
1. Проверить баланс в применяемой SIM-карте.
2. Убедится, что проверка PIN-кода SIM-карты отключена.
3. Пожалуйста, сохраняйте пароль и номер SIM-карты безопасным способом, чтобы посторонние люди не смогли дистанционно управлять системой незаконно.- Поскольку сигнализация постоянно находится в работе или в режиме ожидания, адаптер питания системного блока должен быть подключен к безопасной и надежной розетке.
- Нежелательна установка системы в спальне или вблизи рабочего стола потому, что в случае тревоги сирена издает очень громкий звук, который может негативно повлиять на ваш отдых или работу.
- Если сигнализация не будет использоваться в течение длительного времени, следует отключить систему от электропитания.
- Не разбирать! Не ремонтировать и не вносить изменения в схемах системы, это может привести к аварии и неисправности.
- Не бросать и не ронять системный блок, так как это может привести к сбою в работе системы и повреждению.
- Строго запрещается без специального разрешения и согласия соответствующих служб, вводить номера телефонов «01», «02», «03», «04», «911», и т.д.
12.1 Гарантийные обязательства ◆ Сигнализация Security Alarm System инструкция на русском
Система проверена на отсутствие дефектов и ошибок в работе. Гарантийный срок вступает в силу с момента продажи. Гарантия не распространяется, если были нарушены правила эксплуатации устройства, пломбировочные наклейки или если нарушения возникли по вине пользователя. Оплата товара означает согласие с условиями гарантийных обязательств.
Примечание: На элементы питания гарантия не распространяется.
13.1 Установка датчиков ◆ Сигнализация Security Alarm System инструкция на русском
Датчик движения Установка датчика на выбранное место производится при помощи шурупов. Для достижения правильной работы датчик движения крепится к стене на высоте не более 2,5 метров от пола. Угол обзора такого датчика – 110 градусов, так что его можно устанавливать в углу комнаты, он должен быть направлен в центр охраняемого помещения, что позволит ему держать под контролем практически всю площадь комнаты.
На схеме показаны радиус действия и форма луча датчика движения.
Датчик открытия двери/окна Установка датчика открытия двери/окна производится с помощью двухстороннего скотча или шурупов. Зазор между датчиком и магнитом должен быть минимальный (рекомендуется 3-5 мм). После установки датчика нужно открыть дверь/окно. Если на датчике загорелся зеленый индикатор — датчик работает. Если на датчике горит красный индикатор – нужно заменить батарею. Не рекомендуется установка на металлические двери.
Сигнализация Security Alarm System инструкция на русском
��
НАСТРОЙКА СИСТЕМЫВидео-инструкция «БЫСТРЫЙ СТАРТ» по настройке GSM сигнализации SH-033G/ru
Данная видео-инструкция является кратким руководством именно по настройке охранной системы GSM сигнализации SH-033G/ru и аналогичных систем. В инструкции показана настройка всех функций рассматриваемой GSM сигнализации. Инструкция реализована в простой и понятной форме, что способствует быстрой и главное корректной настройке вашей охранной системы ▼▼▼
Сигнализация Security Alarm System инструкция на русском ◆ Настройка GSM сигнализации SH-033G/ru
Во втором разделе этой инструкции рассмотрен весь процесс программирования данной охранной системы GSM сигнализации:
- Как прописать или удалить из программы беспроводные датчики и пульты ДУ
- Вход в режим программирования системы
- Настройка всех параметров сигнализации
- Сброс всех настроек к заводским
- Полная перезагрузка системы
- и др.
Автономна сигналізація ANTI-FUEL THEFT TIR-FD2 – Інструкція з експлуатації
Автономна сигналізація ANTI-FUEL THEFT TIR-FD2 – Повна інструкція з налаштування установки та експлуатації пристрою «Wireless Truck Autonomous Alarm»
Вуличний бездротовий датчик руху PIR832 з сонячною панеллю – Інструкція
Вуличний бездротовий датчик руху PIR832 з сонячною панеллю – Повна інструкція з налаштування установки та експлуатації пристрою.
Вібраційна сигналізація для паливних баків SF-05R — Інструкція з експлуатації
Інструкція з експлуатації — Вібраційна сигналізація для паливних баків SF-05R (Версія T1 водонепроникна з вбудованим перезаряджуваним акумулятором і дистанційним керуванням)
Беспроводной датчик угарного газа — Инструкция
Инструкция по настройке и эксплуатации беспроводного датчика угарного газа.
Обучаемый пульт-брелок дубликатор – Инструкция
Эта инструкция показывает как с помощью обучаемого пульта-брелока дубликатора создать точную копию большинства пультов дистанционного управления.
Как правильно прописать беспроводные датчики и ПДУ в систему GSM сигнализации
Если у Вас возник вопрос «как правильно прописать беспроводные датчики и ПДУ в систему GSM сигнализации» внимательно прочитайте эту статью.
Беспроводная клавиатура для сигнализации — Инструкция
Инструкция по настройке и эксплуатации беспроводной сенсорной клавиатуры WK10 для GSM WIFI сигнализаций.
Руководство пользователя GSM + WIFI сигнализации G30 (SH-030GW)
Руководство пользователя GSM + WIFI сигнализации G30 + Краткое руководство «БЫСТРЫЙ СТАРТ» по установке приложения «Tuya Smart» и «Smart Life».
Инструкция GSM WIFI сигнализации G20 (SH-020GW)
Оригинальная инструкция по настройке GSM WIFI сигнализации SH-020GW + Краткое руководство «БЫСТРЫЙ СТАРТ» по установке приложения «Tuya Smart» или «Smart Life».
Инструкция WIFI GSM сигнализации G12 (SH-012GW)
Полная инструкция WIFI GSM сигнализации G12 + Краткое руководство «БЫСТРЫЙ СТАРТ» по установке приложений «Tuya Smart» и «Smart Life».
Инструкция GSM сигнализации SH-266GP
Полная инструкция по настройке GSM сигнализации SH-266GP и подробное руководство пользователя по установке и эксплуатации рассматриваемой охранной системы «SafeHouse».
Инструкция GSM сигнализации SH-263GP
Актуальная инструкция по настройке GSM сигнализации SH-263GP и подробное руководство пользователя по установке и эксплуатации рассматриваемой охранной системы «SafeHouse».
Инструкция GSM сигнализации SH-077G/ru
Полная инструкция по настройке GSM сигнализации SH-077G/ru и подробное руководство пользователя по установке и эксплуатации этой охранной системы «SafeHouse».
Китайская GSM сигнализация инструкция на русском
Оригинальная инструкция по настройке GSM сигнализации SH-063G/ru и подробное руководство пользователя по установке и эксплуатации рассматриваемой охранной системы «SafeHouse».
GSM сигнализация для дома инструкция на русском
Настоящая инструкция по настройке GSM сигнализации SH-056G/CID и подробное руководство пользователя по установке и эксплуатации рассматриваемой охранной системы «SafeHouse».
Инструкция GSM сигнализации SH-055G/ru
Детальная инструкция по настройке GSM сигнализации SH-055G/ru и подробное руководство пользователя по установке и эксплуатации данной охранной системы «SafeHouse».
Инструкция GSM сигнализации SH-053G
Детальная инструкция по настройке GSM сигнализации SH-053G и подробное руководство пользователя по установке и эксплуатации данной охранной системы «SafeHouse».
Беспроводная GSM сигнализация Инструкция
Полная инструкция по настройке GSM сигнализации SH-036G и подробное руководство пользователя по установке и эксплуатации представленной охранной системы «SafeHouse».
Инструкция сигнализации Security Alarm System SH-035G
Оригинальная инструкция по настройке GSM сигнализации SH-035G/ru и подробное руководство пользователя по установке и эксплуатации представленной охранной системы «SafeHouse».
Сигнализация Security Alarm System инструкция на русском
Сигнализация Security Alarm System инструкция на русском и подробное руководство пользователя по установке и эксплуатации охранной системы SH-033G/ru
GSM сигнализация Security alarm system описание и настройка
Security alarm system — это современная система безопасности, способная защитить ваше имущество от многих неблагоприятных ситуаций, таких как ограбление, пожар, утечка газа. Система идеально подходит для охраны дач, загородных домов, квартир, магазинов.
Принцип работы системы простой. Если срабатывает один из датчиков (пожарный, датчик движения и т.д.), то сразу включается мощная тревожная сирена, система начинает дозвон по заранее запрограммированным номерам телефонов и оповещает о происшествии. Так же можно настроить смс уведомление.
Security alarm system Инструкция
1. Введение
2. Функции
3. Технические параметры
4. Установка
5. Основные параметры
6. Добавление / удаление дополнительных датчиков и брелоков
7. Программирование основного блока через телефон
8. Инструкция по управлению
9. Техническое обслуживание
10. Состав комплектаПросто и удобно настроить GSM сигнализацию Security Alarm System по видеоинструкции от нашего партнёра
1.Введение
Беспроводная GSM охранная система это новая разработка на базе беспроводных технологий и GSM систем связи. Имеет некоторые новые функции: голосовое сопровождение действий с сигнализацией, встроенный динамик и микрофон для двухсторонней аудио связи. Оповещения при тревоге производят путем дозвона и отправки SMS.
Эта сигнализация отличается стабильной работой, надежностью. Может использоваться на различных объектах, таких как: квартиры, дачи, гаражи, офисы и прочее.
2.Функции
■ 4 проводных и 6 беспроводных зон защиты;
■ Можно запрограммировать и сохранить до 6 телефонных номеров для дозвона и 3 номера телефона для SMS сообщений;
■ Встроенный динамик и микрофон, для прослушивания помещения и передачи голоса на объект через динамик;
■ Дистанционное программирование и управление через мобильный телефон;
■ Возможность дистанционного управления и программирования через SMS команды;
■ SMS сообщения, отправляемые при тревоге могут быть изменены пользователем;
■ 3 группы времени постановки / снятия с охраны;
■ Управляемое реле;
■ Возможность подключения беспроводной сирены (опция)
■ Возможность записать 10-секундное сообщения, которое будет воспроизводится после голосового оповещения о тревоге;
■ Беспроводные брелоки управления для постановки, снятия с охраны, частичной постановке на охрану, имеют функцию тревожной кнопки;
■ Имеет возможность запрограммировать датчики постоянного контроля (пожарный датчик, датчики утечки газа и воды);
■ Встроенный аккумулятор обеспечит питание сигнализации около 7 часов после выключения питания.3.Технические параметры
4. Установка
■ Установка беспроводного датчика открытия для двери/окна
Беспроводной датчик автоматически подключается к контрольной панели, если он находится на расстоянии, удовлетворяющему радиусу действия (100 метров открытого пространства). Магнитный датчик («А») посылает тревожный сигнал на центральный блок сигнализации, если ответная часть датчика (магнит «Б») удалится от него более чем на 1,5-3 см. Внимательно проверьте расстояние, на котором срабатывает датчик, и прикрепите его («А») к дверному косяку, а ответную часть («Б») к двери.
Пример крепления датчика:
■ Установка беспроводного датчика движения
Беспроводной датчик движения автоматически подключается к контрольной панели после включения собственного питания (переключатель On/Off на корпусе датчика). Датчик основан на принципе инфракрасных лучей, которые излучают все объекты. Если в помещение зайдет человек, температура тела которого больше, чем температура окружающей среды, то датчик сработает и пошлет сигнал на контрольную панель. Не направляйте датчик на нагревательные приборы.
Радиус действия и форма луча показаны на рисунках:
■ Установка центрального блока
Установите центральный блок в месте, недоступном взломщику, но так, чтобы устройством возможно было оперировать в случае надобности. Недалеко от устройства должен быть источник электропитания 220В (или стабилизированный 12В). Подключите GSM антенну, проводную штатную сирену, затем включите основное и резервное питание (выключатель в положение ON).
■ Установка Sim-карты
Шаг 1: Откройте крышу гнезда где установлена SIM-карта
Шаг 2: Аккуратно установите в слот SIM –карту, зафиксируйте ее
Внимание! На сим карте должен быть отключен пин код, должен быть положительный баланс, и не должно быть номеров в записной книжке.
Обозначения:
1.Разъем питания
2.Разъем для подключения сирены
3.Выход 12В
4.NO С выход реле
5.Свободный разъем
6.Земля
7.Клеммы для подключения проводных датчиков
8.Крышка гнезда для SIM-карты
9.Кнопка управления
10.Переключатель резервного питания
11.Антенный разъем5. Основные параметры
■ Значение индикаторов основного блока и звуковых сигналов
■ При включении питания в первый раз
Установить SIM-карты в основной блок, подключить проводные шлейфы с датчиками и установить GSM антенну. Затем подключить адаптер питания. В этот момент все индикаторы зон загорятся друг за другом, после этого идет регистрация в GSM сети, индикатор питания быстро мигает, после регистрации в сети индикатор питания мигает медленно (раз в 3 сек.), система снята с охраны. Сдвиньте переключатель резервного питания на [ON]
■ Сброс к заводским настройкам
Отключите резервный аккумулятор (переключатель резервного питания на [OFF]) и сетевой адаптер питания, нажмите и удерживайте кнопку [SET] в верхней части устройства, затем подключите сетевой адаптер. Индикатор зоны 1 загорится, прозвучит длинный звуковой сигнал, через 3 секунды отпустите кнопку [SET]. Все настройки будут удалены, восстановятся заводские настройки.
■ Режим программирования
Система должна быть снята с охраны, нажмите клавишу [SET], через 3 секунды основной блок издает длинный звуковой сигнал, индикатор [ARM] будет мигать, основной блок в состоянии программирования. Основной блок будет в режиме программирования пока [ARM] индикатор мигает, вы можете программировать различные настройки. Если в течении 30 сек не производилось никаких действий, то основной блок автоматически выйдет из режима программирования.
■ Выход из режима программирования
После того, как настройка закончена, индикаторы зон не горят, мигает только индикатор [ARM], нажмите и удерживайте кнопку [SET] в течении 3 секунд. После этого прозвучит звуковой сигнал и индикатор [ARM] погаснет, основной блок выйдет из режима программирования
6. Добавление / удаление дополнительных датчиков и брелоков
■ Добавление беспроводных брелоков
Система должна быть снята с охраны, войдите в режим программирования, после этого нажмите кнопку [SET] еще раз, все индикаторы зон загорятся, что указывает, что основной блок готов к программирования беспроводных брелоков управления. Возьмите беспроводной брелок, который необходимо добавить в систему и нажмите любую клавишу на нем, после чего основной блок примет сигнал от брелока и запомнит его, прозвучит голосовое сообщение «Coding completed», это означает, что программирование прошло успешно, все индикаторы зон погаснут. Основной блок может запомнить не более 8 беспроводных брелоков. Для продолжения программирования брелоков повторите весь процесс сначала.
■ Удаление беспроводных брелоков
Система должна быть снята с охраны, войдите в режим программирования и нажмите кнопку [SET] еще раз, основной блок издает звуковой сигнал, все индикаторы зон загорятся, после чего нажмите и удерживайте кнопку [SET] в течение 3 секунд, прозвучит голосовое сообщение » Delete completed «, все индикаторы зон погаснут. Удаление беспроводных брелоков прошло успешно. Внимание: будут удаленны все запрограммированные беспроводные брелоки.
■ Добавление беспроводных датчиков
По умолчанию датчик открытия двери запрограммирован на беспроводную зону 1, а датчик движения на зону 2. Кроме этих двух датчиков можно подключить к системе еще датчики. Система должна быть снята с охраны, войдите в режим программирования, нажмите кнопку [SET] еще раз, все индикаторы зон загорятся, нажимайте кнопку [SET] для выбора зоны программирования, при каждом нажатии загорающийся индикатор зоны будет показывать какую зону вы выбрали. Возьмите беспроводной датчик, который необходимо запрограммировать, сделайте его сработку, после того, как основной блок получит сигнал с датчика и запомнит его, прозвучит голосовое сообщение «Coding completed» это означает что датчик успешно запрограммирован в выбранную зону. Для программирования других датчиков повторите всю процедуру с начала.
■ Удаление беспроводных датчиков
Система должна быть снята с охраны, войдите в режим программирования, нажмите кнопку [SET] 2 раза, выберете зону в которой хотите удалить датчики, индикатор этой зоны должен гореть, затем нажмите и удерживайте кнопку [SET] в течении 3 секунд, прозвучит голосовое сообщение «Delete completed». Беспроводные датчики выбранной зоны будут удалены.
7.Программирование основного блока через телефон
Все команды для основного блока производятся на номер установленной SIM-карты. Возможно удаленное программирование при звонке на SIM-карту основного блока либо через SMS, отправленные на номер SIM-карты основного блока.
Система должна быть зарегистрирована в GSM сети и снята с охраны. 1. При программировании при звонке, наберите с мобильного телефона номер SIM-карты установленной в устройство, основной блок автоматически ответит и прозвучит голосовое сообщение «Введите пароль», введите пароль программирования (заводская установка: 8888). После этого основной блок выдаст длинный звуковой сигнал, и индикатор [ARM] будет мигать, указывая, что основной блок находится в режиме удаленного программирования.
■ Изменение пароля
Система должна быть снята с охраны, ввести адрес кода [30] или [31] на клавишах телефона, затем введите 4-значный новый пароль, и нажмите клавишу [#] для подтверждения. Основной блок издает длинный звуковой сигнал, подтверждая что операция выполнена успешно.
Пароль пользователя: [30] – [ХХХХ] — [#]
Пароль программирования: [31] – [ХХХХ] — [#]» ХХХХ » – это новый пароль
Например: нужно изменить заводской пароль программирования (8888) на новый пароль: 0000.
Команда будет следующая:
[31] – [0000] — [#]Пароль пользователя (по умолчанию: 1234), позволяет выполнить только операции постановки на охрану, снятие с охраны, прослушивания помещения и передачи голоса на основной блок через динамик.
Пароль программирования (заводская установка: 8888), позволяет выполнить настройки программирования номеров для дозвона и отправки SMS, выполнить настройки зон охраны.
■ Установка / удаление номеров телефонов для дозвона
При тревожном событии основной блок начитает обзвон всех запрограммированных номеров, всего их может быть 6. После успешного дозвона на номер, поднятии трубки пользователем, прозвучит голосовое сообщение о самом тревожном событии.
В состоянии удаленного программирования, введите адрес кода [51] ~ [56], введите номер телефона и нажмите [#] для подтверждения. [51] ~ [56] представляют собой коды, соответствующие каждому запрограммированному номеру телефона
ХХХХХХХХХХХ — это номер телефона.
Например, нужно запрограммировать первый номер телефона 12345678912. Команда будет следующая:
[51] — [12345678912] — [#]
SMS-команда: 88885112345678912#Что бы удалить запрограммированный номер телефона наберите следующую команду:
[51] — [#]
SMS-команда: 888851#■ Установка / удаление номеров телефонов для отправки SMS
При тревожном событии основной блок начитает отправляет SMS сообщения на все запрограммированные номера телефонов, всего их может быть 3.
В состоянии удаленного программирования, введите адрес кода [57] ~ [59], введите номер телефона, а затем нажмите [#] для подтверждения. [57] ~ [59] представляют собой коды для каждого номера для отправки SMS сообщений,
ХХХХХХХХХХХ — это номер телефона.
Например, нужно запрограммировать первый номер телефона 12345678912. Команда будет следующая:
[57] — [12345678912] — [#]
SMS-команда: 88885712345678912#Что бы удалить запрограммированный номер телефона наберите следующую команду
[57] — [#]
SMS-команда: 888857#■ Программирование зон охраны
В состоянии удаленного программирования, введите адрес кода [60], введите номер охранной зоны
[1-6], затем выберете тип охранной зоны [1-3], выберете расположение охранной зоны [1 -6], выберете вариант действия сирены при тревоге [0/1], после чего нажмите [#] для подтверждения.[60] — [A] — [B] — [C] — [D] — [#]
[A] – номер охранной зоны;
[1-6] соответствует номеру охранной зоны, с 1 по 6 зоны[B] — означает тип охранной зоны;
1 — соответствует режиму системы (на охране/снято с охраны)
2 — 40 секунд задержки
3 – зона постоянного контроля[C] — расположение охранной зоны;
1 — тревожная кнопка
2 – пожарный датчик
3 — датчик утечки газа
4 – датчик открытия двери
5 – датчик на движение в холле
6 – датчик открытия окна
7 – датчик тревоги на балконе
8 – датчик охраны периметра.[D] – сигнал сирены
0 – выключить звук сирены при тревоге
1 — включить звук сирены при тревогеНапример: нужно обозначить, что зона 4 – это пожарный датчик и нужно оповещение сиреной при его сработке. Команда будет следующая:
[60] — [4] — [3] — [2] — [1] — [#]
SMS-команда: 8888604321#■ Программирование зон частичной охраны
В состоянии программирования, нажмите адрес кода [61], введите соответствующий номер охранной зоны [1-6] и выберите [0/1], нажмите [#] для подтверждения.
[A] – номер охранной зоны;
[1-6] соответствует номеру охранной зоны, с 1 по 6 зоны[B] — означает режим частичной охраны;
0 – датчик в режиме частичной охраны не вызывает тревогу
1 – датчик в режиме частичной охраны вызывает тревогуНапример: нужно установить, чтоб зона 1 поддерживала режим частичной охраны, т. е. при постановке на частичную охрану датчик зоны 1 будет вызывать тревогу, а остальные датчики будут в режиме ожидания. Это может быть датчик открытия двери, в то время как датчики на движение внутри помещения будут отключены. Команда будет следующая:
Заводские настройки зон:
■ Подтверждение сиреной постановки / снятия с охраны
В состоянии удаленного программирования, введите адрес кода [75], выберите режим работы сирены при постанове / снятии с охраны, затем нажмите [#], чтобы подтвердить
где [А] режим работы сирены
1 – сирена будет подтверждать постановку / снятие с охраны звуковым сигналом
0 — сирена не будет подтверждать постановку / снятие с охраны звуковым сигналом
Заводская установка: 0Например: нужно запрограммировать, чтоб сирена подтверждала звуковым сигналом действия постановки / снятия с охраны. Команда будет следующая:
[75] — [1] — [#]
SMS-команда: 8888751#■ Установка времени
Для установки через клавиатуру телефона: введите код [32], а затем введите две цифры [AA] значение часа (24-часовой системе), две цифры [BB] значение минут, после чего нажмите [#] для подтверждения. Вы услышите длинный звуковой сигнал и голосовую подсказку » Coding completed «.
[32] — [АА] — [BB] — [#]
Например: установить время 15:35. Команда будет следующая:
[32] — [15] — [35] — [#]
SMS-команда: 8888321535#■ Установки работы по расписанию
При программировании через клавиатуру телефона: наберите код [33-35], введите час [АА], минуты [BB] времени когда вы хотите чтоб система автоматически встала на охрану, затем наберите [#] для подтверждения. Вы услышите длинный звуковой сигнал и голосовую подсказку » Coding completed «.
[ХХ] — [АА] — [BB] — [#]
XX – есть возможно выбора 3 разных времени, код 33, 34, 35 для постановки системы на охрану.
[АА] — час времени постановки системы на охрану
[BB] — — минуты времени постановки системы на охрануНапример: нужно установить время автоматической постановки системы на охрану 22:45. Команда будет следующая:
[33] — [22] — [45] — [#]
SMS-команда: 8888332245#При программировании через клавиатуру телефона: наберите код [36-38], введите час [АА], минуты [BB] времени когда вы хотите чтоб система автоматически снялась с охраны, затем наберите [#] для подтверждения. Вы услышите длинный звуковой сигнал и голосовую подсказку » Coding completed «.
[ХХ] — [АА] — [BB] — [#]
XX – есть возможно выбора 3 разных времени, код 36, 37, 38 для cнятия системы с охраны.
[АА] — час времени снятия системы с охраны
[BB] — — минуты времени снятия системы с охраныНапример: нужно установить время автоматического снятия системы с охраны в 7:55. Команда будет следующая:
[36] — [07] — [55] — [#]
SMS-команда: 8888360755#При программировании через клавиатуру телефона: наберите код [39], затем введите число, указывающее на работу системы [1/0], затем введите [#] для подтверждения. Вы услышите длинный звуковой сигнал и голосовую подсказку » Coding completed «.
Обозначения:
0 – функция расписание автоматической постановки / снятия с охраны выключена
1 – функция расписание автоматической постановки / снятия с охраны включенаНапример: нужно установить чтоб система автоматически снимала и ставила на охрану согласно ранее установленным настройкам. Команда будет следующая:
[39] — [1] — [#]
SMS-команда: 8888391#При программировании через клавиатуру телефона: наберите код [45], введите час [АА], минуты [BB] времени, когда вы хотите чтоб система автоматически включила управляемое реле, затем наберите [#] для подтверждения. Вы услышите длинный звуковой сигнал и голосовую подсказку » Coding completed «.
[45] — [АА] — [BB] — [#]
Обозначения:
45 – код для включения управляемого реле
[АА] — час времени включения реле
[ВВ] — минуты времени включения релеПри программировании через клавиатуру телефона: наберите код [47], введите час [АА], минуты [BB] времени, когда вы хотите чтоб система автоматически выключила управляемое реле, затем наберите [#] для подтверждения. Вы услышите длинный звуковой сигнал и голосовую подсказку » Coding completed «.
[46] — [АА] — [BB] — [#]
Обозначения:
46 — код для выключения управляемого реле
[АА] — час времени выключения реле
[ВВ] — минуты времени выключения реле8. Инструкция по управлению
■ Постановка на охрану
При постановке на охрану убедитесь что все датчики работают, все люди вышли из зоны действия сигнализации. При полной постановке на охрану и при сработке какого-либо датчика будет звучать сирена, и система будет осуществлять дозвон и отправку SMS. Для постановки на полную охрану на беспроводном брелоке управления нажмите на кнопку с закрытым замком, либо отправьте SMS-команду 12341#
■ Частичная постановка системы на охрану
Это необходимо для обеспечения безопасности тех кто находится внутри помещения. После предварительного правильного программирования датчиков при постановке на частичную охрану, часть датчиков будет в режиме охраны, а часть будет находиться в состоянии ожидания. Для установки режима частичной охраны на беспроводном брелоке нажмите кнопку с 2-ми треугольниками. Индикатор [ARM] на основном блоке будет медленно моргать.
■ Снятие с охраны
При снятии системы с охраны, датчики переходят в режим ожидания и не вызывают тревогу, за исключение датчиков постоянного контроля, таких как пожарные датчики, датчики утечки воды и газа. Для снятия системы с охраны нажмите на беспроводном брелоке управления кнопку с открытым замком, либо отправьте SMS-команду 12342#. Индикатор [ARM] на основном блоке погаснет.
■ Функция тревожной кнопки
На беспроводном брелоке управления нажмите кнопку с колокольчиком. После чего системы перейдет в режим тревоги и начнет дозвон и отправку SMS.
■ Действия пользователя при получении звонка от сигнализации
При тревожной ситуации система автоматически набирает номера запрограммированные в памяти основного блока по порядку. После того как пользователь снимет трубку, он услышит голосовое сообщение о тревоге. После чего пользователь со своего телефона не кладя трубку может отдавать команды системе, нажимая на соответствующие клавиши:
Кнопка [1]: основной блок прекращает тревогу и снова переходит в режим охраны, дозвон больше не осуществляется.
Кнопка [2]: основной блок прекращает тревогу и переходит в режим снято с охраны, дозвон больше не осуществляется.
Кнопка [3]: основной блок прекращает тревогу, включатся режим прослушивания помещения в течение 30 секунд, для продолжения прослушивания нужно снова нажать кнопку [3] прослушивание продлится еще на 30 секунд.
Кнопка [4]: основной блок останавливает тревогу, включается режим передачи голоса пользователя через встроенный динамик в течение 30 секунд, для дальнейшего разговора нужно снова нажать кнопку [3] режим продлится еще на 30 секунд.
Кнопка [5]: Включить управляемое реле
Кнопка [6]: Выключить управляемое реле
Кнопка [9]: Включить сирену. Если необходимо выключить сирену, нажмите любую из клавиш 1/2/3/4.
SMS-команды: 1234[1-9]#После получения сигнала по телефону и если пользователь просто прослушал голосовое сообщение и положил трубку без каких-либо команд управления, основной блок будет продолжать набирать следующие номера, пока кто-то не ответит и не даст команду блоку. Если нет ответа, набор номеров телефонов производится 3 раза, после чего система прекращает какие-ибо действия и ждет команды.
■ Удаленное управление сигнализацией с помощью звонка
Наберите номер SIM каты установленной в основном блоке сигнализации, после одного гудка, вы можете услышать голосовое сообщение «Пожалуйста, введите пароль», введите пароль пользователя нажимая на соответствующие клавиши (по умолчанию пароль пользователя:1234 ). Если пароль правильный, то вы услышите голосовые подсказки системы.
Команды управления:
Кнопка [1] поставить на охрану, после успешной передачи команды вы услышите голосовое сообщение «Система на охране».
Кнопка [2] снять с охраны, после успешной передачи команды вы услышите голосовое сообщение «Система снята с охраны».
Кнопка [3] включить режим прослушивания помещения в течение 30 секунд, для продолжения прослушивания нужно снова нажать кнопку [3], прослушивание продлится еще на 30 секунд.
Кнопка [4] включить режим передачи голоса пользователя через встроенный динамик в течение 30 секунд, для дальнейшего разговора нужно снова нажать кнопку [3] режим продлится еще
на 30 секунд. Кнопка [5]: Включить управляемое реле
Кнопка [6]: Выключить управляемое реле
Кнопка [9]: Включить сирену. Если необходимо выключить сирену, нажмите любую из клавиш 1/2/3/4.
SMS-команды: 1234[1-9]#9. Техническое обслуживание
Несмотря на то что, сигнализация используется каждый день, периодическое техническое обслуживание и тестирование должны проводится, что бы система работала стабильно и надежно. Обычно должно проводиться тщательное тестирование основного блока сигнализации каждые три месяца. Датчики проверять так же раз в 3 месяца.
Проверка основного блока:
1. Проверьте, нормально ли осуществляется постановка / снятие с охраны.
2. Проверьте, нормально ли система набирает телефонные номера.
3. Проверьте, нормально ли принимаются сигналы от датчиков
4. Проверьте работу резервного аккумулятора.Проверка датчиков:
1. Включите датчик проверьте может ли он передавать сигнал на блок.
2 Проверьте батареи во всех датчиках и надежно ли они установлены.Security alarm system инструкция на русском как пользоваться
ВИДЕОНАБЛЮДЕНИЕ Установка и продажа в Москве и МО Предлагаем комплексные решения по установке систем видеонаблюдения в квартире, офисе, магазине, ресторане, кафе, складе, даче и др. местах Оставить заявку Подробнее
СИГНАЛИЗАЦИИ Установка и продажа в Москве и МО Комплексные решения охранных и пожарных сигнализаций в квартире, офисе, магазине, ресторане, кафе, складе, даче и др. местах Оставить заявку Подробнее
УМНЫЙ ДОМ Монтаж и настройка в Москве и МО Управление с помощью сенсорных панелей электроприводами, светом, системой безопасности, мультимедией, электропитанием и многим другим Оставить заявку Подробнее
ДОМОФОНИЯ Установка и продажа в Москве и МО Комплексные решения устройства домофонов в квартире, офисе, магазине, ресторане, кафе, складе, даче и др. местах Оставить заявку Подробнее
ВИДЕОНАБЛЮДЕНИЕ Установка и продажа в Москве и МО Предлагаем комплексные решения по установке систем видеонаблюдения в квартире, офисе, магазине, ресторане, кафе, складе, даче и др. местах Оставить заявку Подробнее
ДОМОФОНИЯ Установка и продажа в Москве и МО Комплексные решения устройства домофонов в квартире, офисе, магазине, ресторане, кафе, складе, даче и др. местах Оставить заявку Подробнее
ВИДЕОНАБЛЮДЕНИЕ Установка и продажа в Москве и МО Предлагаем комплексные решения по установке систем видеонаблюдения в квартире, офисе, магазине, ресторане, кафе, складе, даче и др. местах Оставить заявку Подробнее
УМНЫЙ ДОМ Монтаж и настройка в Москве и МО Управление с помощью сенсорных панелей электроприводами, светом, системой безопасности, мультимедией, электропитанием и многим другим Оставить заявку Подробнее
МОНТАЖ СЕТЕЙ Монтаж сетей в Москве и МО Наша компания предлагает услуги по профессиональному монтажу СКС и компьютерных сетей в Москве и Московской области Оставить заявку Подробнее
РЕМОНТ КОМПЬЮТЕРОВ Ремонт компьютеров в Москве и МО Наша компания предлагает услуги по профессиональному ремонту компьютеров в Москве и Московской области Оставить заявку Подробнее
СИСТЕМЫ КОНТРОЛЯ Системы контроля доступа и учета рабочего времени Мы предлагаем услуги по проектированию, монтажу, настройке и обслуживанию системы контроля доступа и учёта рабочего времени в Москве и Московской области Оставить заявку Подробнее
УСИЛИТЕЛИ СОТОВОЙ СВЯЗИ Усилители мобильного интернета Предлагаем профессиональные услуги по проектированию, монтажу и пуско-наладке усилителей мобильной связи и интернета в Москве и МО Оставить заявку Подробнее
- 1. Сигнализация Security Alarm System инструкция на русском
