Диалоговое окно «Параметры распознавания текста в PDF»
Задание параметров для преобразования геометрии SHX, импортированной из файлов PDF, в отдельные многострочные текстовые объекты.
ПДФГЕОМТЕКСТ (команда) найти
Список параметров
Предусмотрены следующие параметры.
- Интервал между символами (кернинг) в похожих шрифтах, например Simplex и Roman, может отличаться.
- Знаки препинания и специальные символы в похожих шрифтах могут отличаться.
- Большие шрифты для азиатских языков не поддерживаются.
Понятия, связанные с данным
Печать в pdf. Как убрать отключить создание комментариев?
при печати чертежей в формат pdf стандартным «DWG_to_PDF» в файле pdf создаются не нужные текстовые комментарии поверх автокадовского текста. Т.е. каждый текстовый фрагмент из чертежа дублируется pdf-комментарием (текст комментария накладывается поверх текста из чертежа). Как ликвидировать такую неприятность? Можно, конечно, отключить отображение комментариев в pdf-вьюере, но как отключить создание этих комментариев при печать в pdf?
Просмотров: 9976
| Волк Ларсен |
| Посмотреть профиль |
| Найти ещё сообщения от Волк Ларсен |
Как избавиться от запроса отсутствующего файла форм SHX?
Форумы CADUser → Autodesk → AutoCAD → Как избавиться от запроса отсутствующего файла форм SHX?
Страницы 1
Чтобы отправить ответ, вы должны войти или зарегистрироваться
Сообщения 17
#1 Тема от vlad77 18 февраля 2005г. 13:02:10
Тема: Как избавиться от запроса отсутствующего файла форм SHX?
Помогите избавиться. Возможно кто то сталкивался.
Прислали файлы, которые при открытии просят файл
SHX. Есть ли такая возможность избавиться от этого.
А то все время приходиться нажимать Отмену.
#2 Ответ от AVR 18 февраля 2005г. 13:42:53
Re: Как избавиться от запроса отсутствующего файла форм SHX?
Лучший вариант: попросить чтобы прислали этот файл shx.
Вариант похуже: попытаться предложить ему замену из существующих shx. Этот вариант прокатывает не всегда.
Если нажать отмену, то на чертеже не будет отображаться текст, или часть текста или специальные символы (формы), смотря как сделан чертеж.
Кстати, если не присылают шрифт, можно поискать в интернете. Существуют большие коллекции шрифтов для автокада на разных сайтах.
#3 Ответ от AVR 18 февраля 2005г. 13:50:26
Re: Как избавиться от запроса отсутствующего файла форм SHX?
А кстати, как файл-то называется, не arko.shx?
#4 Ответ от kpblc 18 февраля 2005г. 14:12:15
Re: Как избавиться от запроса отсутствующего файла форм SHX?
А как быть с версиями? Проще уж у предоставившего чертеж потребовать. А если тот не знает, как, то пускай выполняет etransmit
#5 Ответ от TUKOAN 18 февраля 2005г. 14:12:32
Re: Как избавиться от запроса отсутствующего файла форм SHX?
Для замены отсутствующих шрифтов на заданный Вами,
необходимо установить значение переменной FONTALT,
(по умолчанию simplex.shx).
Эта подмена шрифта работает всегда.
Если у Вас появилось окно диалога с требованием указать
где находится отсутствующий шрифт, то, скорее всего,
речь идет об описании вставок в сложных типах линий.
Они то-же имеют формат *.SHX и не подлежат подмене.
Если такого файла у Вас нет, то часть типов линий на
чертеже будет отображаться с искажениями.
САПР для инженера
Продолжаем знакомиться с новинками, появившимися в только что вышедшем AutoCAD 2018 и AutoCAD LT 2018.
В первой части мы посмотрели на общие сведения о новой версии и изменения в интерфейсе, сегодня посмотрим на изменения в работе с PDF-файлами и внешними ссылками.
Итак, вторая часть обзора.
Что нового в AutoCAD 2018. (Часть 2). Импорт PDF и внешние ссылки
Грамотная работа над проектом в AutoCAD подразумевает использование внешних ссылок. Любое изменение в этой функциональности приведет к упрощению и ускорению работы пользователей. Возможность импорта PDF с распознаванием геометрии сложно переоценить.
Улучшенная поддержка PDF (уже было в AutoCAD 2017.1)
Файлы формата PDF — самый распространенный способ передачи данных между людьми. И это несмотря на наличие более удобных форматов. Как вы помните, впервые возможность импорта документов в формате PDF появилась в AutoCAD 2017 (подробно писал в статье Что нового в AutoCAD 2017 (Часть 3). Импорт PDF, публикация и 3D-печать). В новом AutoCAD 2018 эта поддержка расширена и улучшена.
Импорт текстов SHX

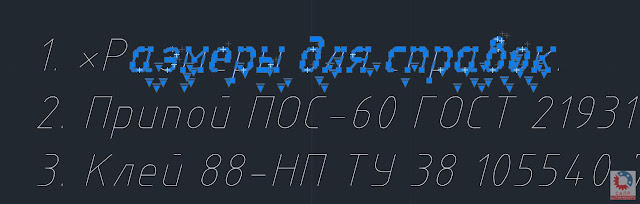

Дело в том, что при создании файлов PDF, все тексты, написанные шрифтами SHX сохраняются как набор геометрических примитивов — линий, дуг и полилиний. Само собой, при импорте файла PDF такие тексты также импортируются как набор несвязанных между собой отрезков и дуг.
Теперь в новом AutoCAD 2018 появилась возможность распознавания шрифтов SHX с помощью команды Распознать текст SHX, которая запускается с ленты или командой ПДФГЕОМТЕКСТ или _PDFSHXTEXT
Для преобразования достаточно выделить текст и запустить команду, весь выбранный текст преобразуется в многострочный текст.
Настроить параметры распознавания можно командой Параметры распознавания
В левой части окна можно указать шрифты, которые необходимо распознать, в правой части указать слой, куда будет помещен распознанный текст и определить порог распознавания
Чем меньшее пороговое значение вы установите, тем больше вероятность распознавания текста, но при большем количестве ошибок.
(+) Безусловная польза от такой новой функциональности в том, что импортированные чертежи теперь не будут вместо текстов содержать набор полилиний и дуг. Но, что самое главное, эти тексты теперь можно редактировать!
Преобразование и объединение текстов
Давно знакомая команда преобразования однострочного текста в многострочный Convert to Mtext (ТЕКСТВМТЕКСТ или _TXT2MTXT) претерпела значительные изменения. Напомню, что эта команда раньше входила в состав пакета Express Tools и для ее запуска необходимо было установить этот пакет.
Кнопка вызова команды осталась на ленте Express Tools, но в обновленной версии ее можно вызвать и кнопкой Объединить текст на ленте Вставка
- Можно выбрать не только однострочный, но и многострочный текст (например, когда нужно объединить несколько разрозненных блоков текста в один)
- Опция Параметры выводит окно настройки параметров команды
- Коды спецсимволов преобразуются корректно между однострочным и многострочным текстом (%%d преобразуется в символ градуса и пр.)
- При выборе объектов происходит автоматическая обработка ошибок, например при выборе объектов на блокированном слое выдается соответствующее сообщение и пр.
- Привязка итогового блока многострочного текста определяется автоматически по результатам анализа выбранных объектов. Если определить привязку невозможно, то текст привязывается по-умолчанию — по верхнему левому краю
- Автоматически формируются нумерованные и маркированные списки. Если в начале строки стоят один-два символа, отделенные точкой или пробелами (до 10 штук), то такая строка преобразуется в элемент списка
- Возможность объединять или не объединять строки в единый блок многострочного текста (опция Объединить в один многострочный текстовый объект)
- Сортировка сверху-вниз относительно текущей ПСК, сортировка слева-направо когда текстовые объекты коллинеарны. Когда несколько текстовых строк коллинеарны, они обрабатываются так, как будто находятся на одной линии с расстоянием между друг другом.
- Возможность указания порядка текста снизу вверх или слева направо (опция Упорядочение текстовых объектов)
- Создание равного межстрочного интервала между строками текста (опция Включение принудительного единообразного межстрочного интервала)
(-) Разобраться в тонкостях настройки и применения команды оказалось совсем непросто. Во всяком случае, у меня получить нужный результат вышло далеко не с первого раза, а повторить выполнение с предсказуемым результатом выходит не всегда Возможно, я еще мало использовал эту команду
(+) Команда сильно переработана. На мой взгляд, главное отличие от предыдущей версии команды — теперь при объединении однострочных текстов итоговый результат не представляет из себя «помойку» сложенных строк, а то, что нужно в реальности — нормальный блок Мтекста.
Прочие изменения в импорте PDF
- В окне выбора файла для импорта появился предпросмотр PDF файлов
- Решены проблемы с ориентацией текстов True Type (они не преобразуются теперь в строку, расположенную вверх ногами)
- Улучшено масштабирование PDF-подложек, геометрия в которых находится в пространстве листа. Геометрия масштабируется в реальный размер пространства модели, если во всех видовых экранах установлен тот же масштаб.
- Улучшена поддержка импорта форм из PDF
Внешние ссылки
Изменения в работе с внешними ссылками, на мой взгляд, самое интересное, что появилось в AutoCAD 2018. Посмотрим детально.
Пути к файлам внешних ссылок
Когда вы вставляете в чертеж файл по внешней ссылке, то по-умолчанию устанавливается Относительный путь, а не полный, как в прошлых версиях!
Ну почему это сделали только через 35 лет после выхода первой версии AutoCAD!
Управлять значением по-умолчанию для пути можно с помощью новой системной переменной REFPATHTYPE (0 — Путь не задан, 1 — Относительный путь, 2 — Полный путь).
Кроме того, наиважнейшая новинка — раньше при вставке внешней ссылки в еще несохраненный файл нельзя было никаким образом установить Относительный путь. А теперь можно!
При этом в поле Сохранный путь для такой ссылки путь будет записан со звездочкой в префиксе
Этот путь изменится при сохранении головного файла DWG. При этом, если вы попытаетесь сохранить файл в другую папку (не в ту, в которой находятся файлы внешних ссылок), то система выдаст запрос на обновление путей.
(+) Повторюсь. Искренне не понимаю, почему возможность задать относительный путь для еще несохраненного файла появилась только после 35 лет от начала разработки AutoCAD. Это же так очевидно. Ради этой возможности стоит обновиться до AutoCAD 2018

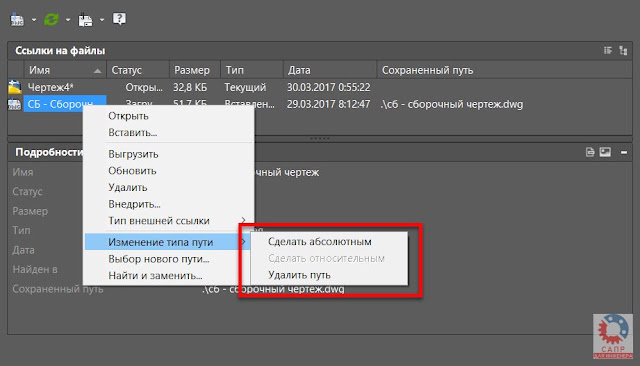

Для удобства работы сделана очень удобная штука — если в контекстном меню внешней ссылки выбрать Изменение типа пути, то текущий тип пути будет недоступен для выбора. Это позволяет легко определить, какой тип пути задан для конкретной внешней ссылки
Также в контекстном меню добавилось две операции: Выбор нового пути и Найти и заменить.
Команда Выбор нового пути позволяет восстановить путь к потерянной ссылке. Если утеряны пути для нескольких ссылок, то при указании пути к одной из них, система спросит — нужно ли этот путь применить и к другим потерянным ссылкам
Команда Найти и заменить позволяет найти все ссылки, использующие указанный путь и заменить все совпадения этого пути на новый указанный путь. Обратите внимание, что операция применяется только к выбранным в диспетчере внешним ссылкам (можно выбрать несколько)

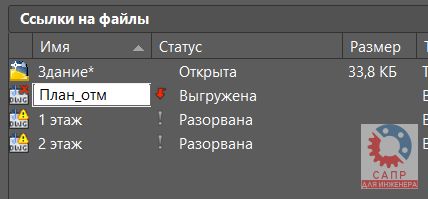

Еще одно изменение — если родительская ссылка потеряна или выгружена, то все дочерние ссылки будут отображаться со статусом Разорвана
Косметическое, но очень удобное новшество AutoCAD 2018 — даже если ссылка выгружена, то в ее контекстном меню остается доступ к команде открыть
Если переименовать выгруженную ссылку, то она больше не будет автоматически обновляться. Обновить ее нужно будет принудительно
Если переименовать внешнюю ссылку в классическом Диспетчере внешних ссылок или в окне Переименовать, то новое имя автоматически отобразится в палитре внешних ссылок (раньше для этого нужно было обновлять внешние ссылки).
При открывании файла с потерянными ссылками теперь выдается сообщение «Количество ненайденных файлов ссылок» (раньше выводилось «Количество недостающих файлов ссылок»)
(+) Наконец-то разработчики добрались до изменений во внешних ссылках. Все, что сделано в этой части — полезно и удобно, упрощает работу. Та же возможность открыть потерянную ссылку без лишних телодвижений или задать относительный путь для несохраненного файла — очень удобные штучки
Заключение
К сожалению, новой версии AutoCAD 2018 похвастаться обновками особо не получится, их не так много. Связано это, в первую очередь, с тем, что в середине прошлого года вышел AutoCAD 2017.1 и большая часть новинок присутствовала уже в том релизе. Вторая причина — во время работы над AutoCAD 2018 (проект назывался Omega) была внедрена очень мощная и удобнейшая функциональность, но в финальный релиз программы она не попала по причине неполной готовности. Третья причина, она уже из области конспирации и теории заговоров, и состоит в том, что AutoCAD для Autodesk окончательно перестал быть той самой дойной коровой, которая приносит молоко. Доля правды в этом, безусловно, есть, тем более есть неоспоримые факты, указывающие на это, но я бы не рассматривал третью причину всерьез. Тут, конечно же, сказывается моя приверженность и любовь к AutoCAD, но свою точку зрения я менять не собираюсь.
В любом случае, решение о необходимости обновления текущей версии AutoCAD до нового AutoCAD 2018 остается исключительно за пользователем. Я могу лишь дать рекомендации и описать возможные плюсы и минусы новой версии и проблемы.
Если лень читать длинный текстовый обзор, то можете посмотреть короткое официальное видео на английском языке от Скотта Крайдера (Scott Crider), менеджера по продукту в команде AutoCAD, Autodesk (США)
С уважением, Андрей
